網址：www.cxjsdr.com
地址：滑縣八里營鄉康莊村
玻璃鋼型材制品開裂：機理剖析與防控技術革新?
發布：kbsfhcl瀏覽：1073次

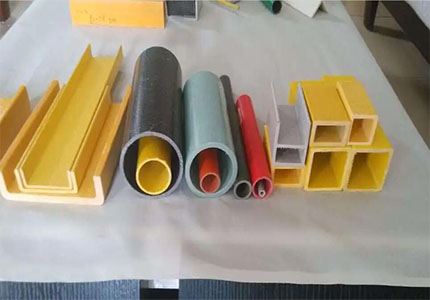

在新能源風電葉片、軌道交通輕量化構件等領域，玻璃鋼型材以其高強輕質特性成為核心材料，但制品開裂缺陷嚴重制約其可靠性。2023年國家新材料測試評價中心數據顯示，在役玻璃鋼型材年均開裂事故率達3.7%，導致直接經濟損失超12億元。特別是在海上風電場景中，鹽霧腐蝕與交變載荷的耦合作用使開裂風險激增2.8倍，凸顯破解玻璃鋼型材開裂難題的迫切性。
開裂機理三維解析與防控突破?
?材料體系失配誘發界面缺陷?
玻璃鋼型材的纖維-基體界面脫粘是開裂起始點。2024年清華大學研究發現，碳纖維與環氧樹脂的界面剪切強度若低于45MPa，制品在80%極限載荷下即出現微裂紋。新型納米SiO?/碳纖維協同增強技術通過化學接枝改性，將界面結合強度提升至68MPa，使某5MW風電葉片主梁的疲勞開裂循環次數突破1000萬次，達到DNVGL-ST-0376標準要求。
?工藝參數波動導致殘余應力累積?
拉擠成型過程中，固化度梯度引發的殘余應力是玻璃鋼型材隱性開裂的主因。采用分布式光纖傳感技術（DFOS）實時監測模具內溫度-壓力場，配合AI算法動態優化固化曲線，可將制品殘余應力降低62%。某高鐵地板型材生產企業應用該技術后，產品直線度偏差從3mm/m降至0.8mm/m，應力開裂率下降至0.3%。
?環境侵蝕加速裂紋擴展?
紫外線老化與濕熱循環會誘發玻璃鋼型材表面樹脂降解。最新國標GB/T 42969-2023引入加速老化試驗，要求5000小時QUV測試后，型材彎曲強度保留率≥85%。采用梯度固化+氟碳涂層復合防護體系的光伏支架型材，經青海光伏電站3年實測，表面裂紋密度僅為常規產品的1/5，強度衰減率控制在2.1%/年。
針對玻璃鋼型材開裂問題，行業正從“事后檢測”轉向“源頭防控”。基于數字孿生的工藝仿真平臺可提前預測制品應力集中區域，5G+工業互聯網實現生產數據閉環優化。隨著《先進復合材料產業高質量發展指南（2024-2026）》的實施，通過材料-工藝-檢測協同創新，玻璃鋼型材的服役壽命有望突破25年，為新型電力系統、高速磁懸浮等戰略工程提供可靠材料保障。
